산업 현장에서는 제품의 치수와 형상을 정밀하게 측정하기 위해 다양한 3차원 측정기가 사용됩니다.
특히 측정 방식에 따라 접촉식 3차원 측정기와 비접촉식 3차원 측정기로 구분되며,

각각의 장비는 측정 방식과 활용 분야에서 차이를 보입니다.

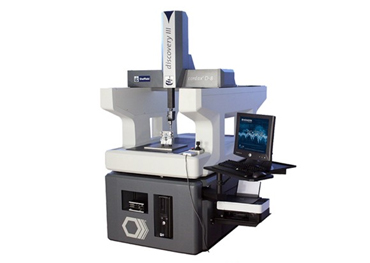

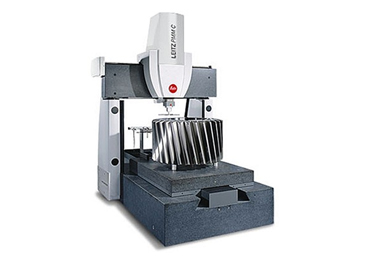

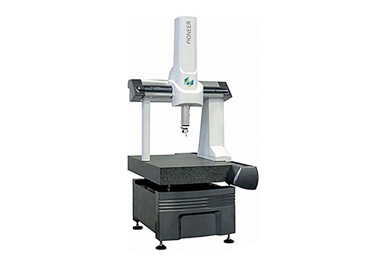

접촉식 3차원 측정기란?

접촉식 3차원 측정기는 프로브(탐침)가 측정 대상물에 직접 접촉하여 좌표값을 측정하는 방식의 장비입니다.
정밀한 치수 측정과 형상 분석에 강점을 가지며, 자동차·금형·기계부품 산업 등 다양한 제조 현장에서 활용됩니다.

접촉식 3차원 측정기의 특징

1. 높은 측정 정확도

프로브가 제품 표면에 직접 접촉하여 데이터를 수집하기 때문에 매우 높은 정밀도를 구현할 수 있습니다.
특히 복잡한 기계 가공 부품이나 금속 부품 측정에 적합합니다.

2. 다양한 형상 측정이 가능

홀, 곡면, 깊은 홈 등 일반적인 광학 방식으로 측정하기 어려운 형상도 안정적으로 측정할 수 있습니다

3. 프로브 교체 및 확장성

일부 모델은 스캐닝 프로브, 레이저 프로브, 비전 측정 프로브 등 다양한 옵션 장착이 가능합니다.

4. 단단한 소재 측정에 적합

금속, 정밀 가공품, 기계 부품처럼 강성이 높은 제품 측정에 유리합니다.

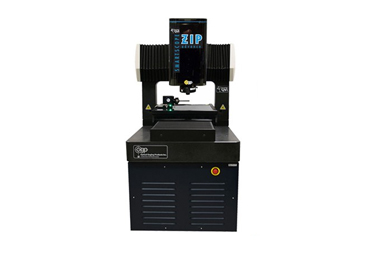

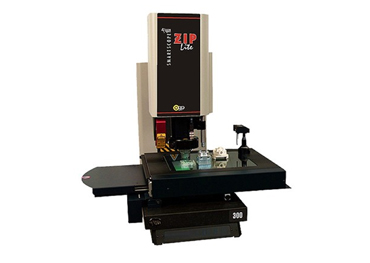

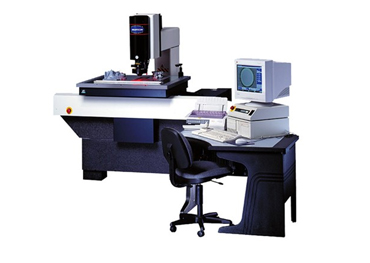

비접촉식 3차원 측정기란?

비접촉식 3차원 측정기는 카메라, 광학 줌 헤드, 레이저 등을 이용하여

측정 대상과 직접 접촉하지 않고 데이터를 측정하는 장비입니다.

비접촉식 3차원 측정기의 특징

1. 제품 손상 없이 측정이 가능

비접촉식 3차원 측정기는 측정 대상에 직접 접촉하지 않기 때문에
얇은 필름, 전자부품, 유리, 정밀 광학 부품 등 민감한 제품 측정에 적합합니다.

2. 빠른 측정 속도

고속 카메라 및 광학 시스템을 이용해 넓은 영역을 빠르게 측정할 수 있습니다.

3. 다양한 샘플 대응

배율 변경 및 광학 줌 헤드를 통해 작은 전자부품부터 다양한 시편 측정까지 폭넓게 대응 가능합니다.

어떤 측정기를 선택해야 할까?

측정 대상의 재질과 형상, 정밀도 요구 수준에 따라 선택이 달라집니다.

-정밀 가공 부품이나 금속 제품 측정이 중요하다면 → 접촉식 3차원 측정기

-빠른 측정과 비접촉 검사가 필요하다면 → 비접촉식 3차원 측정기를 선택하는 것이 일반적입니다.

측정 환경과 제품 특성에 따라 적합한 3차원 측정기를 선택하는 것은 생산 품질과 검사 효율에 큰 영향을 줍니다.

접촉식과 비접촉식 측정기는 각각의 장점과 활용 분야가 뚜렷한 만큼,

측정 대상의 재질·형상·정밀도·검사 속도 등을 종합적으로 고려하여 선택하는 것이 중요하니

신중하게 보고 선택하시길 바랍니다!
