정밀한 장비를 찾아보다 보면 ‘마이크로미터 헤드’​라는 부품을 자주 볼 수 있습니다.

이름만 보면 단순히 작은 치수를 측정하는 도구처럼 보이지만, 실제로는 스테이지나 측정 장비에서 원하는 위치를 미세하게 조정하는 용도로도 많이 사용됩니다.

그렇다면 마이크로미터 헤드는 정확히 어떤 부품이고, 왜 이렇게 다양한 종류가 있는 걸까요?

이 부분에 대해 자세하게 알아보도록 하겟습니다!

마이크로미터 헤드는 어떤 부품일까?

마이크로미터 헤드는 손으로 다이얼을 돌려 스핀들을 정밀하게 이동시키는 장치입니다.

쉽게 생각하면 일반적인 조절 나사보다 훨씬 세밀하게 움직일 수 있는 정밀 조정용 손잡이라고 볼 수 있습니다.

예를 들어 수동 스테이지에 마이크로미터 헤드를 연결하면 스테이지 위에 올려놓은 부품이나 광학 부품의 위치를 조금씩 움직이면서 원하는 위치를 맞출 수 있습니다.

따라서 측정 장비뿐만 아니라 광학 실험, 정밀 위치 조정, 연구 장비 등에서도 활용됩니다.

마이크로미터 헤드와 마이크로미터는 같은 걸까?

비슷하게 생겨서 헷갈리기 쉽지만 사용하는 목적에 차이가 있습니다.

일반적인 마이크로미터는 물체의 두께나 외경 등을 직접 측정하는 측정공구입니다.

반면 마이크로미터 헤드는 정밀한 이동과 위치 조정에 사용할 수 있도록 구성된 부품입니다.

즉, 마이크로미터 → 물체의 치수를 측정 마이크로미터 헤드 → 원하는 위치를 정밀하게 이동·조정

이라는 차이로 이해하면 쉽습니다.

물론 제품의 구조와 용도에 따라 측정에 활용되는 경우도 있기 때문에 실제 사용 목적에 맞춰 제품을 선택하는 것이 중요합니다.

왜 종류가 이렇게 많을까?

마이크로미터 헤드는 모두 같은 방식으로 움직이는 것처럼 보이지만, 실제 장비에 적용하려고 하면 필요한 조건이 달라집니다.

대표적으로 다음과 같은 차이가 있습니다.

1. 이동량이 얼마나 필요한지
2. 스핀들이 회전하면서 움직이는지
3. 더 빠른 이송이 필요한지
4. 작은 공간에 설치해야 하는지
5. 손잡이를 크게 잡고 조작해야 하는지
6. 디지털 방식으로 위치를 확인해야 하는지
7. 여러 축의 위치 조정에 사용할 것인지

이러한 차이에 따라 다양한 형태의 마이크로미터 헤드가 사용됩니다.

기본 마이크로미터 헤드에는 어떤 종류가 있을까?

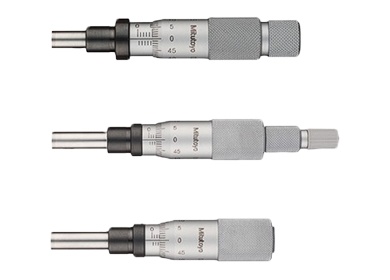

1. 표준형 마이크로미터 헤드



가장 기본적인 형태로, 정밀한 위치 조정이 필요한 다양한 장비에 적용하기 좋습니다.

실험 장비나 수동 스테이지의 위치를 미세하게 조절해야 할 때 활용할 수 있습니다.

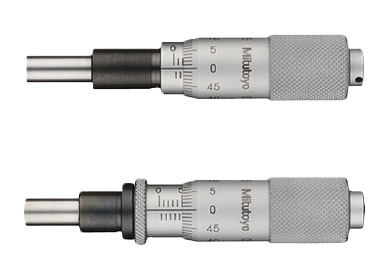

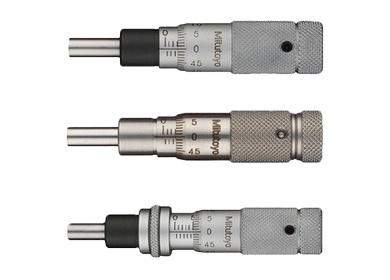

2. 소형 마이크로미터 헤드

설치 공간이 제한적인 장비에서는 큰 부품을 사용하기 어려울 수 있습니다.

이런 경우에는 작은 크기로 구성된 마이크로미터 헤드를 선택할 수 있습니다.

제품군에는 소형 표준 타입과 같이 크기를 줄인 형태도 있습니다.

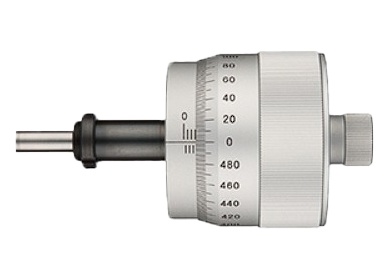

3. 대형 심블 타입

마이크로미터 헤드에서 손으로 돌리는 부분을 심블(thimble)​이라고 합니다.

심블이 큰 제품은 손으로 잡고 돌리기 편리하도록 설계된 경우가 있어 반복적인 미세 조정이 필요한 환경에서 고려할 수 있습니다.

4. 비회전 스핀들 타입

일반적인 마이크로미터 헤드와 달리 스핀들의 회전 없이 직선 이동이 필요한 경우 사용하는 타입입니다.

스핀들의 끝부분과 접촉하는 대상이 회전하면 곤란한 상황 등에서 이러한 구조를 고려할 수 있습니다.

5. 빠른 이송 타입

조정해야 하는 거리가 비교적 크다면 매번 손잡이를 여러 번 돌려야 하는 것이 불편할 수 있습니다.

이런 경우에는 회전당 이동량이 큰 빠른 이송 타입을 선택할 수 있습니다.

제품군 중에는 1mm/회전의 빠른 스핀들 이송을 특징으로 하는 타입도 확인할 수 있습니다.

6. XY 스테이지 타입

X축과 Y축 방향의 위치 조정이 필요한 경우에는 일반적인 단축용 마이크로미터 헤드와 다른 구성이 필요합니다.

이때 XY 스테이지와 함께 사용할 수 있는 형태의 마이크로미터 헤드를 고려할 수 있습니다.

7. 디지매틱 마이크로미터 헤드

눈금이나 심블을 직접 확인하는 방식 외에도 디지털 표시를 통해 이동량을 확인할 수 있는 디지매틱 타입이 있습니다.

제품군에서도 디지매틱 마이크로미터 헤드와 디지트 카운터 타입 등이 별도로 구성되어 있습니다.

마이크로미터 헤드는 어디에 사용할까?

• 수동 스테이지
• 광학 실험 장비
• 측정 장비
• 연구·실험 장비

마이크로미터 헤드를 고를 때 무엇을 봐야 할까?

이동량

필요한 이동 범위보다 짧은 제품을 선택하면 원하는 위치까지 이동할 수 없습니다.

반대로 필요 이상으로 긴 이동량을 선택하면 장비의 크기나 설치 조건에 맞지 않을 수 있습니다.

스핀들 형태

스핀들이 회전하는 일반적인 타입이 필요한지, 비회전 스핀들이 필요한지를 확인해야 합니다.

설치 공간

장비 내부에 설치해야 한다면 전체 길이와 심블 크기 등 외형적인 조건도 중요합니다.

조작 방식

손으로 직접 미세 조정을 할 것인지, 디지털 표시가 필요한지에 따라 일반형과 디지매틱 타입을 구분할 수 있습니다.

사용 장비와의 호환성

마이크로미터 헤드는 단독으로 사용하는 경우도 있지만 수동 스테이지나 각종 장비에 장착하는 경우도 많습니다.

따라서 제품을 선택하기 전에 장착 위치와 규격이 기존 장비와 맞는지 확인하는 것이 좋습니다.

기본 마이크로미터 헤드 제품군에는 소형 표준 타입부터 중형 표준 타입, 비회전 스핀들 타입, 빠른 이송 타입, 대형 심블 타입, XY 스테이지 타입, 디지매틱 타입 등 다양한 형태가 구성되어 있습니다.

결국 마이크로미터 헤드는 ‘어떤 제품이 가장 좋은가’보다 ‘어떤 장비에서 어떤 움직임을 만들어야 하는가’​를 기준으로 선택하는 것이 중요합니다.
